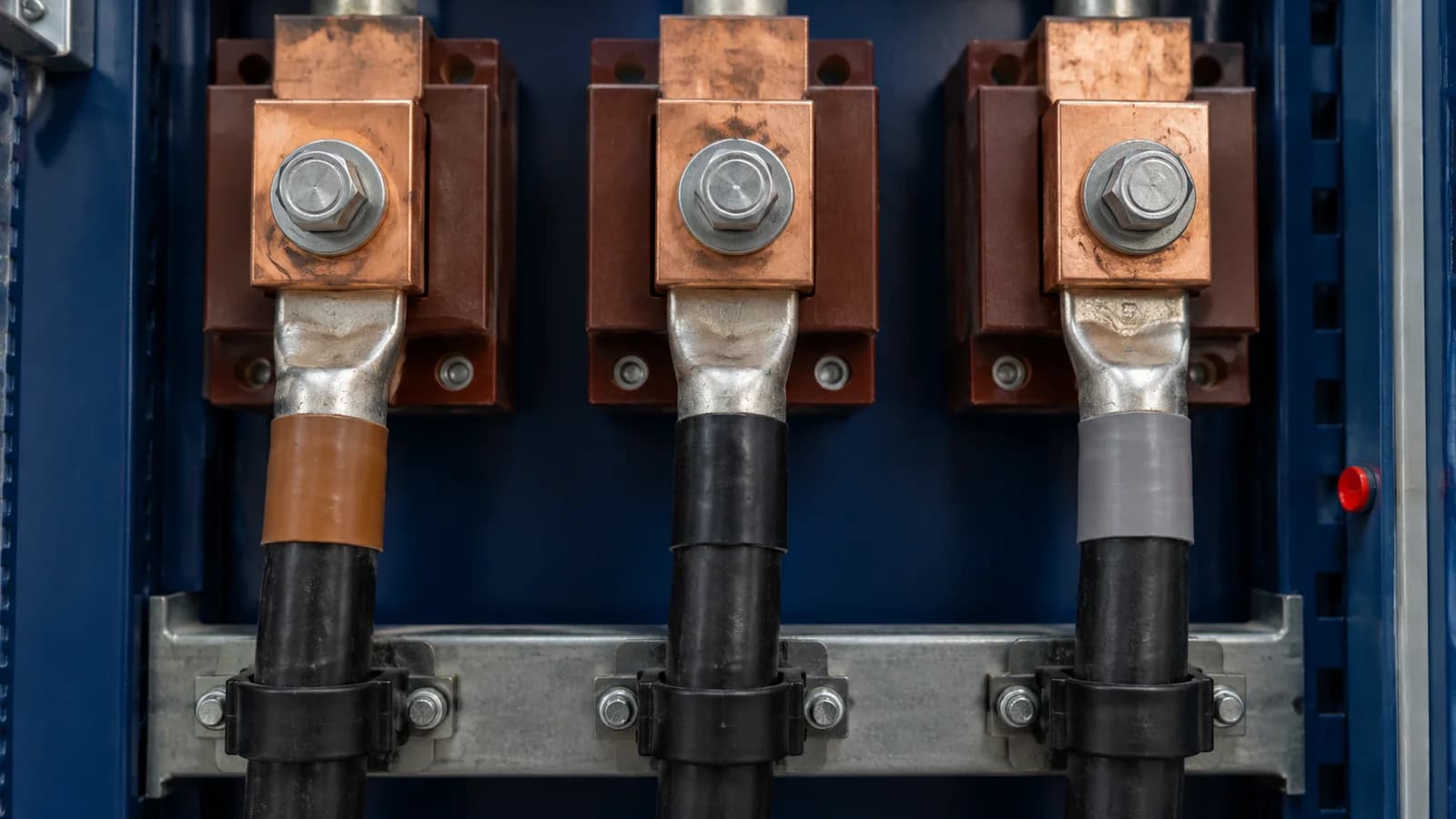

AG Kablo ve Bağlantı Noktası Sıcaklık Takibi

Bağlantı noktalarındaki sıcaklık değişimini bakım sürecine taşıyın

AG kablo ve bağlantı noktası sıcaklık izleme çözümü; seçilmiş bağlantıların sıcaklık eğilimlerini kaydetmek ve olağandışı değişimleri bakım ekibine bildirmek için hazırlanır. Koral Mühendislik ölçüm ihtiyacını, uygun ürünleri, veri toplama ve haberleşme kapsamını birlikte değerlendirir. Sıcaklık izleme, elektriksel koruma ve yangın algılama sistemleriyle birlikte bakım kararını destekler; bu sistemlerin görevini üstlenmez.

Projeye pano ve bağlantı envanteriyle başlanır. Kablo ve bağlantı elemanı bilgileri, normal yük koşulları, geçmiş termal incelemeler ve bakım kayıtları incelenir. Elektriksel erişim, montaj izinleri ve duruş gereksinimi yetkili personel tarafından belirlenir. Ölçüm cihazı seçimi, bu değerlendirmenin ardından yapılır; enerjili ekipmana rastgele sensör montajı önerilmez.

Üç farklı ölçüm yaklaşımı

Temaslı sensör, uygun yöntemle seçilmiş bir noktanın sıcaklığını takip eder. Periyodik termal tarama, inceleme anında görüş alanındaki yüzeyleri değerlendirir. Sabit termal izleme ise uygun görüş ve cihazla tanımlı bölgelerin değişimini kaydedebilir. Bu yöntemler birbirinin aynısı değildir; hangi bağlantıların kapsandığı ve hangilerinin dışarıda kaldığı plan üzerinde gösterilir.

Fluke elektriksel inceleme rehberi, yük bilgisinin termal bulguyla birlikte ele alınmasını açıklar. FLIR ölçüm açıklaması ise yüzey, yayınım ve çevre etkilerinin değerlendirilmesine kaynak olur. Termal sonuçlar doğru yöntemle incelenir; sadece renkli görüntü üzerinden kesin arıza veya yangın kararı verilmez.

Saha cihazı ve haberleşme seçimi

Temaslı sıcaklık için Milesight EM500-PT100 gibi seçenekler, prob tipi ve montaj uygunluğu üzerinden değerlendirilebilir. Üretici teknik sınırları prob ve haberleşme gövdesi için ayrı kontrol edilir. Sıcaklık aralığı, enerjili iletkene doğrudan temas için elektriksel uygunluk beyanı değildir.

RS485/Modbus RTU çıkışlı uyumlu bir ölçüm cihazı seçildiğinde Loraix LR-RS üzerinden veri aktarımı incelenebilir. LR-RS termal kamera değildir ve ölçümü kendisi yapmaz. Termal cihazın çıkışı, bölge verisi, register haritası ve bağlantı koşulları doğrulanmadan uyumluluk taahhüdü verilmez. Gereken ölçüm ve aktarım düzeneği, gerçek cihazların desteklediği arayüzler üzerinden pilot kapsamında seçilir.

Nokta listesi, kayıt ve alarm planı

Her kanala pano, faz, bağlantı ve sensör konumunu gösteren kimlik atanır. Termal bölgelerden minimum veya maksimum değer alınıyorsa bu değerlerin hangi alanı temsil ettiği kayıtta tutulur. Yük veya ortam verisiyle ilişki gerekiyorsa ayrıca alınır. Tek bir maksimum değerin bütün kabloları ayrı ayrı tanımladığı kabul edilmez.

Alarm eşikleri ekipman üreticisinin koşulları ve tesisin bakım değerlendirmesine göre hazırlanır. Düşük pil, sensör kopması ve iletişim kaybı sıcaklık sapmasından ayrılır. Kayıtların yaş bilgisi görünür tutulur; veri gelmemesi normal sıcaklık gibi gösterilmez. Alarm alıcıları ve güvenli inceleme prosedürü yazılı olarak belirlenir. Otomatik kesme isteniyorsa bu işlev ayrı koruma ve emniyet projesi gerektirir.

Pilot kabulü ve teklif bilgileri

Pilot çalışmada seçilen noktaların ölçümü, kimlik eşleşmesi, onaylı yöntemle alarm oluşumu ve bağlantı kesintisi davranışı kontrol edilir. Termal yöntemde görüş alanı ve yansıma etkisi; temaslı yöntemde probun kararlı montajı değerlendirilir. Hiçbir kabul testi için pano kasıtlı olarak tehlikeli biçimde ısıtılmaz veya bağlantı gevşetilmez.

Teklif için pano ve bağlantı fotoğrafları, yük bilgileri, elektrik şemaları, geçmiş inceleme raporları ve istenen kapsam paylaşılabilir. Yöntemleri karşılaştırmak için AG sıcaklık ve termal izleme rehberini inceleyebilirsiniz. Teslim dosyasında ölçüm noktaları, kapsam dışı alanlar ve kabul kayıtları açıkça yer alır.

Pano ve bağlantı bilgilerinizi paylaşarak sıcaklık izleme pilotu için keşif ve teklif kapsamını görüşelim.

Sık sorulan sorular

Sistem yangın alarmının yerine geçer mi?

Hayır. Sıcaklık izleme bakım bilgisi sağlar. Yangın algılama ve elektrik koruma işlevleri kendi gereksinimleriyle ayrı değerlendirilir.

Pano kapağını açmadan tüm noktalar ölçülür mü?

Yönteme ve görüşe bağlıdır. Termal kamera sıradan metal kapak arkasını görmez; sensör yerleşimi için ayrıca onaylı erişim gerekebilir.

Sadece en yüksek sıcaklığı göndermek yeterli mi?

Her projede yeterli değildir. Sıcaklığın hangi bağlantıya veya bölgeye ait olduğunu belirleyebilmek, müdahale için gerekli olabilir.
